Monitorowanie jakości powietrza w pomieszczeniach (IEQ) w nowych inwestycjach budowlanych

Nowy budynek to jedyna okazja, by w prosty sposób zainstalować czujniki. Wbuduj czujniki jakości środowiska wewnętrznego bezpośrednio w konstrukcję budynku: zasilane przez Ethernet, komunikujące się z systemem BMS za pomocą protokołu BACnet i umożliwiające modernizację przez dziesięciolecia bez konieczności ponownego ingerowania w ściany.

Umów się na prezentację

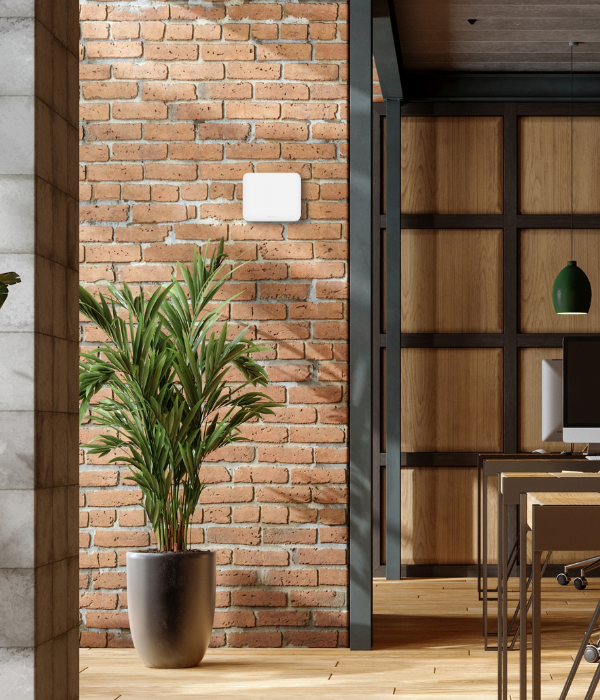

Monitorowanie jakości powietrza w pomieszczeniach (IEQ) w nowych inwestycjach budowlanych – 2

Cieszy się zaufaniem firm zajmujących się pomiarem jakości powietrza na dużą skalę

Które czujniki jakości powietrza w pomieszczeniach (IEQ) najlepiej sprawdzają się w nowym budynku?

W przypadku nowych obiektów lepszym wyborem są monitory przewodowe: jeden kabel niskonapięciowy (Power over Ethernet lub 12–30 V DC) zapewnia zarówno zasilanie, jak i transmisję danych, dzięki czemu nie trzeba podłączać żadnych wtyczek ani wymieniać baterii. Połączenie pozostaje stabilne dzięki sieci Ethernet, a urządzenie komunikuje się natywnie w protokole BACnet/IP z systemem zarządzania budynkiem. Warto wybrać monitor modułowy, aby w przyszłości można było dodawać nowe czujniki bez konieczności zakładania nowego okablowania.

Rozwiązania do monitoringu przewodowego -> Sensedge Mini Sensedge Sensedge Duct (przewodowy) Sensedge Mini do użytku na zewnątrz

Cztery pytania, które należy zadać przed zainstalowaniem monitorów w nowym budynku

Jednym z największych błędów popełnianych podczas realizacji projektów jest traktowanie monitorowania jakości powietrza w pomieszczeniach (IEQ) jako kwestii drugorzędnej, co prowadzi do kosztownych napraw w późniejszym okresie. Należy zadawać te pytania już od pierwszego dnia.

Moc

W jaki sposób poszczególne czujniki będą zasilane?

Nie powinieneś być zmuszony do umieszczania monitora tam, gdzie akurat znajduje się gniazdko, ani do montowania adaptera na zupełnie nowej ścianie. Zaplanuj już teraz jeden kabel niskonapięciowy, abyś mógł umieścić każdy monitor dokładnie tam, gdzie wymaga tego przestrzeń.

Łączność

W jaki sposób dane zostaną ujawnione?

Jeśli chodzi o rozwiązanie przewodowe, najlepszym rozwiązaniem jest skonfigurowanie sieci Ethernet od samego początku. Jeśli zrezygnujesz z tego teraz, będziesz musiał później poprowadzić kable albo polegać na biurowej sieci Wi-Fi, gdzie każda zmiana hasła wiąże się z koniecznością aktualizacji każdego czujnika w sieci.

Integracja z systemem BMS

Czy może przesyłać dane do mojego systemu BMS?

Wybierz urządzenia monitorujące, które komunikują się z systemem BMS za pomocą protokołu BACnet i jednocześnie przesyłają dane do chmury. W przeciwnym razie będziesz musiał później zainstalować drugi zestaw: jeden dla integratora, a drugi dla zespołu w miejscu pracy.

Konserwacja

Co będzie wymagało konserwacji w trzecim roku?

Baterie się wyczerpują. Hasła do sieci Wi-Fi ulegają zmianie. Zasilanie i połączenia przewodowe eliminują te kłopoty: wystarczy zainstalować urządzenie raz i nie trzeba się już nim zajmować. Jedyną czynnością konserwacyjną jest kalibracja czujnika (wymagana w przypadku każdego monitora), co jest łatwe dzięki modułowej konstrukcji czujnika.

Zbudowane zgodnie ze specyfikacją, zbudowane z myślą o trwałości

Rozwiązanie dla każdego rodzaju projektu – Mini

Filary jakości powietrza – dlaczego warto mierzyć za pomocą urządzeń Kaiterra – Dokładne i skalibrowane – 4

PoE lub niskonapięciowe. Jedna profesjonalna instalacja.

Jeden kabel Cat5e/6 może służyć zarówno do przesyłania zasilania, jak i danych w standardzie PoE, albo można go podłączyć bezpośrednio do obwodu niskonapięciowego 12–30 V DC, tak jak każde inne urządzenie polowe systemu BMS. Urządzenie należy zamontować wpuszczane w standardowej puszce elektrycznej, tak aby nic nie wystawało ze ściany.

Priorytet sieci Ethernet dla stabilnej łączności.

Przesyłaj dane przez standardową sieć Ethernet z prędkością do 100 Mb/s. Bez konieczności podłączania się przez Wi-Fi, bez bramy sieciowej, bez martwych stref za ścianą pomieszczenia technicznego. Wi-Fi służy jako rozwiązanie zapasowe, gdy okablowanie nie jest możliwe. Odczyty są przesyłane co minutę – są stabilne i wystarczająco częste, by umożliwić działanie logiki sterującej.

Analiza danych w chmurze. Natywny system zarządzania budynkiem (BMS). Jeden monitor.

Monitory Kaiterra obsługują protokoły BACnet/IP i Modbus przez RS-485 i posiadają certyfikat BTL uprawniający do natywnej integracji z systemem BMS. Zespół w miejscu pracy otrzymuje dostęp do analiz i wniosków opartych na chmurze, natomiast integrator systemu BMS zyskuje urządzenie natywne: bez bramy, bez oprogramowania pośredniczącego i bez warstwy translacyjnej.

Dokumentacja BACnet Filary jakości powietrza – dlaczego warto mierzyć za pomocą urządzeń Kaiterra – Dokładne i skalibrowane – 4

Zainstaluj teraz. Później zmierz więcej.

Urządzenia monitorujące Kaiterra charakteryzują się modułową konstrukcją, która pozwala na późniejsze dodawanie czujników bez konieczności ingerencji w okablowanie. Zyskaj nowe możliwości monitorowania, takie jak wykrywanie gazów nieorganicznych czy hałasu, poprzez dodawanie nowych modułów, zamiast kupować i instalować zupełnie nowe urządzenie monitorujące.

Budynek jest już zamieszkany?

Koniec z okablowaniem: nasze bezprzewodowe monitory wystarczy odkleić i przykleić do ściany, a dzięki bateriom działają przez lata.

Rozwiązania modernizacyjne

Najczęściej zadawane pytania dotyczące nowych projektów budowlanych

Czy w nowym budynku powinienem zastosować przewodowe czy bezprzewodowe czujniki jakości powietrza w pomieszczeniach (IEQ)?

W miarę możliwości stosuj okablowanie przewodowe. W nowych budynkach koszt okablowania jest znikomy, a zyskujesz stałe zasilanie, stabilną łączność Ethernet, natywną integrację z systemem BMS oraz brak konieczności wymiany baterii przez cały okres eksploatacji budynku. Rozwiązania bezprzewodowe stosuj w przypadku późniejszych adaptacji lokali najemców lub w miejscach, gdzie nie da się poprowadzić okablowania.

Czy urządzenia do monitorowania jakości powietrza mogą być zasilane przez sieć Ethernet (PoE)?

Tak. Urządzenie Sensedge Mini (PoE) jest zasilane i podłączone za pomocą jednego kabla Cat5e/6 do standardowego przełącznika zgodnego ze standardem IEEE 802.3af lub 802.3at (klasa 3, poniżej 10 W). Obsługiwane są zarówno zasilanie typu midspan, jak i endspan. Alternatywnie można podłączyć urządzenie do obwodu niskonapięciowego 12–30 V DC.

Czy monitory Kaiterra integrują się bezpośrednio z systemem BMS?

Tak, natywnie. Urządzenie Sensedge Mini posiada certyfikat BTL zgodnie z profilem urządzenia BACnet Smart Sensor (B-SS), obsługuje protokoły BACnet/IP przez Ethernet oraz Modbus/RTU przez RS-485 i może przesyłać dane do chmury lub do lokalnego serwera MQTT.

Ile czujników jakości powietrza w pomieszczeniach (IEQ) potrzeba w nowym budynku?

Powszechną zasadą projektową oraz wymogiem standardu WELL v2 jest zapewnienie co najmniej jednego czujnika na każde 325 m² (3 500 ft²) powierzchni regularnie użytkowanej, umieszczonego na wysokości oddychania w reprezentatywnych strefach, a także czujników w kanałach wentylacyjnych przy centralach wentylacyjnych w miejscach, w których potrzebne są dane dotyczące powietrza nawiewanego. Nasz zespół może pomóc Państwu w określeniu rozmieszczenia czujników na etapie projektowania.

Czy monitory przewodowe obsługują standardy WELL, LEED, RESET lub Fitwel?

Tak. Urządzenie Sensedge Mini posiada certyfikat RESET klasy B i jest zgodne z systemem WELL. Platforma danych Kaiterra zapewnia raporty z ciągłego monitorowania wymagane w ramach tych certyfikatów.

Wystarczy skonfigurować raz, a potem monitorować przez dziesiątki lat.
